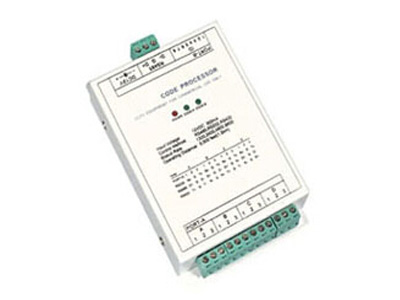

Code name: distributor / code amplifier
The 1 control signal input distribution into 4 independent control signal output, to control the PTZ, ball machine. To improve the driving capability and the antijamming ability of the system, each output can transmit 1500 meters, which can connect at most 32 station decoder. Concatenated codes distributor, can increase the transmission distance control signal. The machine can be compatible with the matrix system, digital video system.
Device characteristics:
The control code generator, distributor, enhance the ability of system interface converter
The all control treatment (PTZ camera scene, zoom, focus, aperture, preset, auxiliary control)
The easy processing, conversion and distribution control codes (RS-232, RS-485, RS-422)
The communication port with multiple protection
The miniaturization design installation convenient connection, small power consumption
The equipment can be used in cascade
Auto matching control protocol
Support the communication baud rate 1200/2400/4800/9600bps/s
The parameters of the equipment:
The type of the equipment
AD2804M
Power supply
AC220V 300mA
The signal input
4 road RS-485 control code
The signal output
8 road RS-485 control code
Terminal matching
The 120 resistor
The communication rate
1200~9600bit/s
The temperature of the environment
-10 ~55 OC
The humidity of the environment
Less than or equal to 90%RH (condensation)
The shape size
480 (L) * 282 (W) * 50 (H)
Weight
0.6kg
